详细说明:

一、主要性能与用途

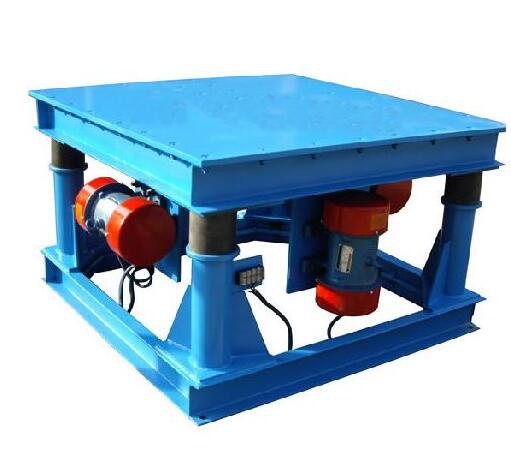

ZDP系列电机振动平台广泛地使用在冶金、模具、食品、化工、建材等行业。

振动平台在上述企业生产流程中用于把颗粒状、粉状物料从散装到块状、型状等形式的转变。

二、特点

振动平台在使用过程中,可以通过调节振动电机激振力大小、来使平台上物料实现理想的形式。

振动电机为激振源,噪声低、耗电小、维护简单。

ZDP系列振动平台结构简单。运行。重量轻、体积小、安装简便。

三、技术规格表

型号                    面积(㎡)         功率(kw)         振幅(mm)     重量(kg)
ZDP-500×500                0.25                2×0.25                 1-4                   300
ZDP-1000×1000              1                   2×0.75                  2-5                  600
ZDP-1200×1200            1.44                  2×3                     2-5                 1200
ZDP-1500×1500            2.25                  2×3                     2-5                  2000
ZDP-3000×3000               9                   6×1.5                    2-5                  3000


振动台(振动平台)技术参数:


型号

台面尺寸

激振点

激振力
(KN)

功率
(kw)

重量
(kg)

振动频率
(HZ)

振动加速度(g)

振幅
(mm)

ZP-4

800×800

4

20

1.6

450

20-80

1-2

0.5-2

ZP-6-Ⅰ

1000×1000

6

30

2.4

600

ZP-6-Ⅱ

1200×1200

6

30

2.4

860

ZP-8-Ⅰ

1600×1200

8

40

3.2

1000

ZP-8-Ⅱ

1600×1400

8

40

3.2

1250

ZP-10-Ⅰ

2000×1600

10

50

4.0

1600

ZP-10-Ⅱ

2000×1800

10

60

6.0

2000

ZP-12-Ⅰ

3000×2000

12

80

7.5

3100

ZP-12-Ⅱ

4000×3000

12

80

7.5

4600


振动台安装调试:

1、振动台进行安装时,基础接触面要水平,不过±0.15。

2、地角基础螺栓拧紧,不得有松动现象。

3、检查电机固定螺丝和平台紧固螺丝,均不得松动。

4、待检查安装无误时,可进行空载试车,在空载试车无异常的情况下,进行负载作业。

5、若需调整振幅,可先通过变频器调节,降低频率增大振幅,升高频率减振幅,也可通过机械式调整,打开电机防护罩将每一端的外偏心块锁紧螺丝松开,调整外偏心块和内偏心块之间夹角来改变激振力大小从而调整到需要的工作振幅。(振动电机和变频器详细见各自使用说明书)

6、振动电机工作的运转方向,立式装为同向运转;卧式装为同步反向运转。在振动电机调整好后,要装好防护罩,确*安全。

7、要定期检查各个部分的紧固螺丝,检查带负荷的箱体与台面的紧固情况,以免造成二次振动损坏台面。

振动平台工作原理及应用:

振动台在使用过程中,可以通过调节振动电机激振力大小、来使平台上物料实现理想的形式。该机主要用于树脂砂和消失模等造型时,通过振动电机带动机体振动使砂充分紧实和充满铸型。可以与辊道输送机组成流水生产线。振动平台于生产流程中用于把颗粒、粉状物料从散装到块状、型状等形式的转变。振动平台的台面与机座采用空气弹簧连接,工作时噪音低,减振效果好。具有较好的工艺性和环保性。振动平台广泛地使用在冶金、模具、食品、化工、建材、人防、混凝土、化工等行业。

振动台为非标产品,可按客户要求设计。根据振动平台台面承重选择合适的振动电机。

振动平台特点:

1、振动台大功率、大台面;*大功率2.2KW (4-5),激振力120KN,可承载砂箱重量12T,*大承载量可设计制造到15T。

2、台面高度可,适合用于流水线上使用。

3、三维振动,可*立控制,适用于复杂型腔铸件。

4、无级变速,造型过程中,在不伤害模型的前提下,可获得*佳紧实效果。

5、振动平台(振实台)结构简单、运行、重量轻、体积小、安装维修简便。

6、自锁紧功能,可在生产线有效定位。
