详细说明:

TD型斗式提*机具有以下特点:1、输送量大,相同斗宽的TD型与D型相比,输送量增大近一倍:2、牵引件采用强度高橡胶输送带具有较高的抗拉强度,使用寿命长。3、整机结构简单、安装方便、便于调整、维修和保养。 4、牵引件为低合金强度高园环链,经适当的热处理后,具有很高的抗拉强度和耐磨性,使用寿命长。本提*机为离心式或混合方式卸料,掏取式装料,适用输送堆积密度不大于1.5t/m3的粉状、粒状、小块状的低磨琢性物料,物料的温度不得过60度。 本系列斗式提*机备有四种料斗:Q型(浅斗)、H型(弧底斗)、zh型(中深斗)、sh型(深斗),分别输送各种物料,用户可以根据物料特性来选择适当得料斗。本提*机代号为TD,即带式斗式提*机;产品规格以斗宽表示。


TD系列斗式提*机产品概述:


TD系列斗式提*机(胶带斗式提*机)适用于垂直输送粉状、粒状、及小块状的磨吸性较小的散状物料,如粮食、煤、水泥、碎矿石等,提*高度*高40m。TD系列斗式提*机严格按照JB3926-85《垂直斗式提*机》标准设计制造,目前国内常用的斗式提*机均为垂直式。TD系列斗式提*机特点为:结构简单,运行平稳,挖取式装料,离心重力式卸料,物料温度不过60℃;TD系列斗式提*机与传统D型斗式提*机相比输送效率高、料斗形式多,应*进选用。TD型斗式提*机备有四种料斗,即:Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)、SD型(深斗)。TD系列斗式提*机均采用皮带+料斗提*输送物料,目前已涉及到粮食、煤炭、粉煤灰、水泥、碎矿石、石英砂、炭素等行业领域中,并得到很好的应用。


TD系列斗式提*机产品基本结构:

TD型斗式提*机(胶带斗式提*机)由运行部分(料斗与牵引胶带),带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间机壳,驱动装置,逆止制动装置等组成,适用于向上输送松散密度ρ<1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。 TD型斗式提*机结构形式为:TD型斗式提*机的传动装置有两种形式分别配有YZ型减速器ZQ(或YY)型减速器。YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻,而且其内部带有异型辊逆止器,逆止。该减速器噪音低,运转平稳,并随主轴浮动,可消除安装应力。


TD系列斗式提*机主要特点:


1、提*范围广:本系列斗式提*机对物料的种类、特性要求少,不但能提*一般粉状、小颗粒状物料,而且可提*磨琢性较大的物料。

2、密封性好,环境污染少。

3、驱动功率小,采用流入式喂料、诱导式卸料;采用大容量的料斗密集型布置,在物料提*时几乎无回料和挖料现象,因此无效功率少。

4、使用寿命长:提*机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。本机在设计时物料在喂料、卸料时少有撒落,减少了机械磨损。

5、提*高度高:提*机运行平稳,因此可达到较高的提*高度。

6、运行性高:*进的设计原理和制造工艺,了整机运行的性,无故障时间过2万小时。

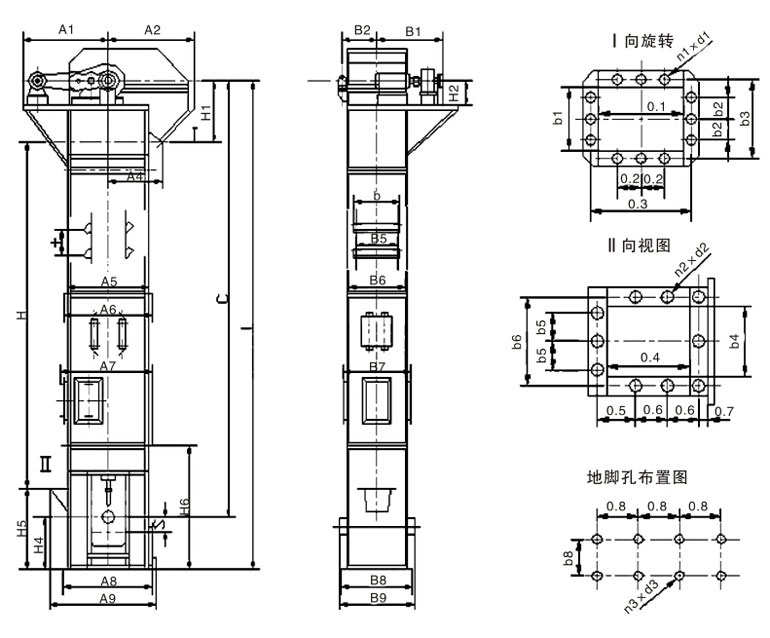

TD系列斗式提*机产品外形结构示意图:

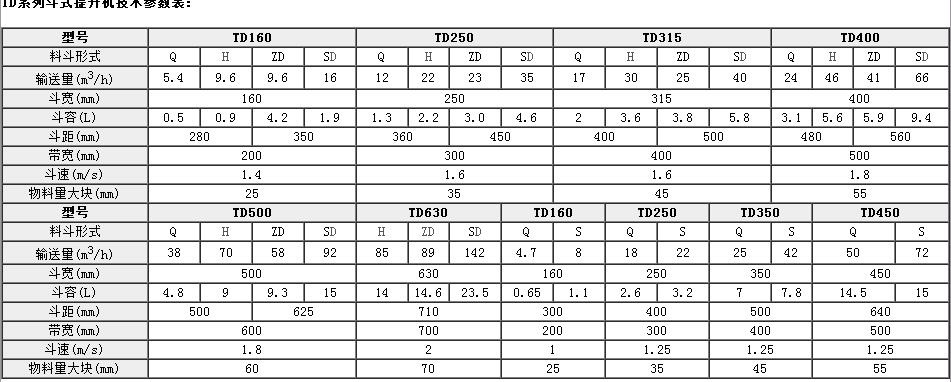

说明:1.表中斗容为计算斗容,输送量按填充系数0.6计算得出。

2.斗式提*机料斗用途为:

浅料斗:输送潮湿、易结块、难抛出的物料。如湿沙、湿煤等。

深料斗:输送干燥的、松散的、易抛出的物料。如水泥、煤块、碎石、石英砂等。

TD系列斗式提*机(胶带斗式提*机)适用于垂直输送粉状、粒状、及小块状的磨吸性较小的散状物料,如粮食、煤、水泥、碎矿石等,提*高度*高40m。TD系列斗式提*机严格按照JB3926-85《垂直斗式提*机》标准设计制造,目前国内常用的斗式提*机均为垂直式。TD系列斗式提*机特点为:结构简单,运行平稳,挖取式装料,离心重力式卸料,物料温度不过60℃;TD系列斗式提*机与传统D型斗式提*机相比输送效率高、料斗形式多,应*进选用。TD型斗式提*机备有四种料斗,即:Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)、SD型(深斗)。TD系列斗式提*机均采用皮带+料斗提*输送物料,目前已涉及到粮食、煤炭、粉煤灰、水泥、碎矿石、石英砂、炭素等行业领域中,并得到很好的应用。
